空调喷淋室的水系统
发布日期:2013-3-13 阅读:

      3月13日合肥如森空调清洗讯:空调喷淋室的水系统目前用得较多的形式是自流式和压力回水式水系统。自流式喷淋室的水系统如图a所示。系统的蒸发水箱在喷淋室之下,回水靠自流回到蒸 发水箱,冷却后的冷媒水由水泵供给喷淋室。若采用壳管式蒸发器,可按图b所示另设一只辅助冷媒水蓄水箱,来保证系统的供水。


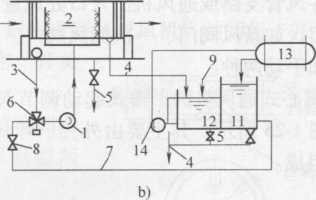

                                                          自流式喷淋室的水系统
            1—喷水泵2—喷淋室3—循环水管4一溢水管5—泄水管 6—三通阀7—冷媒水管8—止回阀9 一补水管10—蒸发水箱 11 一集水箱12—回水箱13—管壳式蒸发器14 一冷冻水泵
     压力式回水的喷淋室水系统如图c所示。回水靠回水泵将喷淋室的回水送、入到蒸发水箱中。若是有几个喷淋室共同使用一个制冷系统,可以按图d所示设置一个低位的回水池,将各喷淋室喷淋后的回水靠重力自流回到回水池中,然后再用水泵把回水送到蒸发水箱中。

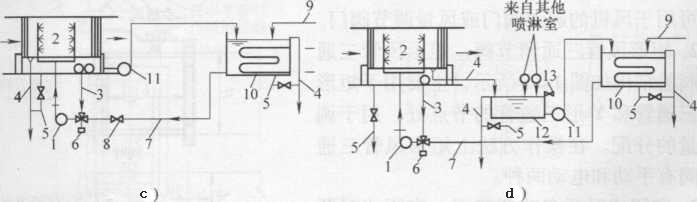

                                                       压力式回水的喷淋室水系统
          1 一喷水泵2—喷淋室3—循环水管4一溢水管5—泄水管6—三通阀7—冷媒水管 8—止回阀9 一补水管10—蒸发水箱11—回水泵12—回水箱13—壳管式蒸发器
     喷淋室的水泵一般只设置一台,但由于冬季进行加湿时,喷水量比较小,为了减少运行费用,另外再加装一台小水泵供冬季加湿时使用。
